Mittelspannung-Schaltanlagen gegen Wiedereinschalten sichern

Einleitung:
Arbeiten an Mittelspannungs-Schaltanlagen verlangen die lückenlose Umsetzung der fünf Sicherheitsregeln. Gerade die zweite Regel – „Gegen Wiedereinschalten sichern" – lässt sich an vielen MS-Schaltfeldern nicht allein durch die Schalterstellung gewährleisten. Diese Verriegelung blockiert den Betätigungsmechanismus der Schaltanlage mechanisch und wird mit einem Sicherheits-Vorhängeschloss gesperrt. So bleibt das Schaltgerät nachweislich in der freigeschalteten Stellung, bis die berechtigte Person die Freigabe erteilt – kein Isolierband, kein Zettel, sondern eine physische Sperre.

Wofür wird die Verriegelung eingesetzt?
Bei Wartung, Instandsetzung, Prüfung oder Erweiterung an Mittelspannungs-Schaltanlagen muss zuverlässig ausgeschlossen sein, dass ein freigeschaltetes Schaltfeld unbeabsichtigt oder unbefugt wieder unter Spannung gesetzt wird. Die Verriegelung wird direkt am Bedien-/Betätigungselement angebracht und mit einem Vorhängeschloss gesichert. Über einen Mehrfachschließbügel kann zudem jede beteiligte Person ein eigenes Schloss anbringen – die Anlage ist erst dann wieder freigegeben, wenn alle Beteiligten ihr Schloss entfernt haben.

Für wen ist das Produkt gedacht?
In erster Linie für Energieversorgungsunternehmen (EVU), Verteilnetzbetreiber und Stadtwerke, die Umspann- und Trafostationen betreiben und instand halten. Ebenso relevant ist die Verriegelung für:

• Betreiber eigener Mittelspannungs-, Übergabe- oder Kundenstationen in Industrie und Gewerbe
• Betreiber von Wind- und Solarparks mit eigener MS-Schaltanlage
• Instandhaltungs-, Montage- und Wartungsdienstleister, die an fremden MS-Anlagen arbeiten
• Elektrofachkräfte und Anlagenverantwortliche im Schaltbetrieb

Normativer Hintergrund:
Bei Spannungen über 1 kV sind alle fünf Sicherheitsregeln nach DIN VDE 0105-100 (i. V. m. DGUV Vorschrift 3) verbindlich anzuwenden. Das Sichern gegen Wiedereinschalten (Regel 2) gehört in der Praxis zu den am häufigsten unzureichend umgesetzten Schritten. Eine mechanische Verriegelung mit Schloss schafft hier einen eindeutigen, nicht ohne Weiteres umgehbaren und dokumentierbaren Zustand.

Ihre Vorteile auf einen Blick:

• Verhindert unbefugtes und unbeabsichtigtes Wiedereinschalten zuverlässig
• Physische Sperre plus Vorhängeschloss statt bloßer Kennzeichnung
• Mehrpersonen-Sicherung über Schließbügel möglich
• Anbringung ohne dauerhaften Eingriff in die Anlage
• Unterstützt die normgerechte Umsetzung von Regel 2 der fünf Sicherheitsregeln

• Bilder
• Kontakt

Bilder

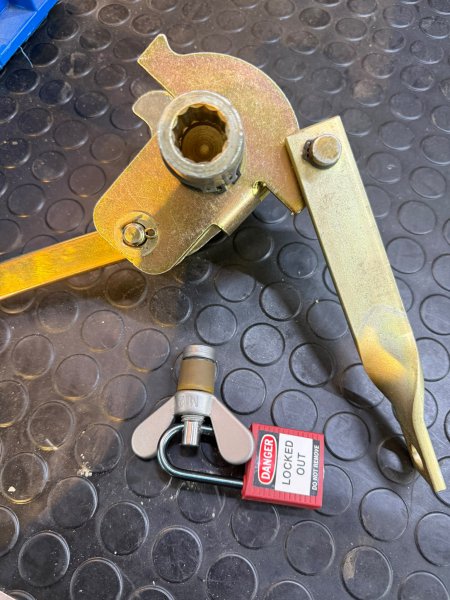

1: 25055740 - Verriegelung für Mittelspannung-Schaltanlagen

2: Abschließbares Sicherungssystem für Mittelspannung-Schaltanlagen

3: Sicherung von Mittelspannung-Schaltanlagen

4: Verriegelung für Mittelspannung-Schaltanlagen

5: Gesicherte Mittelspannung-Schaltanlagen

6: Abschließbare LoTo-Verriegelung für Mittelspannung-Schaltanlagen
